TUTORIAL CARA MEMBUAT SIMULASI LAYANAN VOIP MENGGUNAKAN SOFTWARE APLIKASI CISCO PACKET TRACER DI LINUX / WINDOWS.

A. Pengertian

Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
VoIP atau Voice over Internet Protocol adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

B. Latar Belakang

Membuat simulasi layanan VOIP untuk memberi gambaran seperti apa topologi layanan VOIP

C. Maksud Dan Tujuan
 Memahami bagaimana cara kerja layanan VOIP

D. Alat-alat yang dibutuhkan

1. PC / Laptop

2. Software Cisco Packet Tracer
3. Sistem Operasi Linux / Windows

E. Tahap Pelaksanaan
Langsung saja...
*Pertama ,buka dulu aplikasi Cisco Packet Tracer
*siapkan sebuah Router, sebuah PC , sebuah Switch ,sebuah Laptop , sebuah IP Phone , sebuah VOIP Adaptor (Home VOIP) dan Sebuah Analog Phone

*Setelah itu berikan kabel Copper Straight-Throgh...untuk perangkat PC,Laptop,IP Phone Home VoIP
*dan kecuali berikan kabel Phone untuk Analog Phone
*maka hasinya akan seperti gambar dibawah ini

*setelah itu kita klik2x pada IP Phone kemudian kita beri VoIP Power Adaptor-nya untuk IP Phone-nya.

(gambar sebelum diubah)

(gambar setelah diberi VoIP Power Adaptor)



*Cara Memberi VoIP Power Adaptor yaitu dengan cara kita Drag gambar VoIP Power Adaptor (berada pada pojok kanan bawah) kemudian kita arahkan kelubang IP Phone-nya

*untuk lebih jelasnya gambar lubang ada di bawah ini

*Kemudian setelah itu kita Konfigurasi Router-nya

*klik 2x Router-nya

*jika muncul tulisan : Continue with Configuration Dialog tulis saja No

*setelah itu tekan enter terlebih dahulu..

*ketik :enable

*setelah itu Conf t (atau bisa juga Configuration Terminal)

*setelah itu int fa0/0 (atau bisa juga Interface Fa0/0 ) *Note karena saya menggunakan FastEthernet 0/0 maka saya tulis 0/0

*setelah itu berikan IP-nya dan dilanjutkan Netmask-nya untuk Switch contoh 192.168.69.10 255.255.255.0

*setelah itu ketik :no sh (atau bisa kita gunakan juga No Shutdown )

*kemudian ketik: exitexit

*kemudian tekan Enter

*setelah itu kita Lanjutkan Setting IP DHCP Voice-nya caranya....

*ketik perintah : ip dhcp pool voice

*kemudian setting Networknya ,ketik perintah(contoh): Network 192..168.69.0 255.255.255.255

*kemudian ketik :default-router 192.168.69.10

*kemudian ketik :option 150 ip 192.168.69.10

*kemudian ketik exit

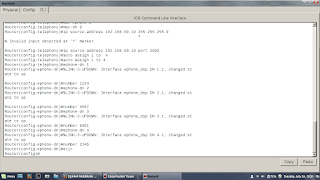

*Selanjutnya kita konfigurasi telephone-nya

*ketik perintah :telephony-service

*setelah itu ketik: max-ephone 5

*setelah itu ketik: max-dn 5

*kemudian ketik : ip source-address 192.168.69.10 port 2000

*kemudian ketik : auto assign 1 to 4

*setelah itu ketik : ephone-dn 1

*setelah itu beri nomornya :contoh ketik number 1234

*setelah itu ketik : ephone-dn2

*setelah itu beri nomornya :contoh ketik number 4567

*setelah itu ketik : ephone-dn3

*setelah itu beri nomornya :contoh ketik number 8901

*setelah itu ketik : ephone-dn 4

*setelah itu beri nomornya :contoh ketik number 2345

*kemudian ketik exit

*yosh, selanjutnya kita konfigurasi Switch-nya

*ketik perintah :enable

*kemudian kita ketik : conf t

*kemudian setelah itu kita ketik : int range fa0/1-24

*kemudian setelah itu kita ketik : switchport mode access

*kemudian setelah itu kita ketik : switchport voice vlan 1

*kemudian setelah itu kita ketik : exit

*Selanjutnya kita klik2x PC0 >Desktop >IP Configuration > DHCP

*maka akan muncul seperti gambar dibawah ini

*Selanjutnya kita klik2x Laptop0 >Desktop >IP Configuration > DHCP

*maka akan muncul seperti gambar dibawah ini



*Selanjutnya kita klik2x IP Phone0 >GUI

*maka akan muncul tulisan nomor 1234

*selanjutnya klik2x PC0 >Desktop > IP Communicator

*maka akan muncul tulisan nomor 4567

*selanjutnya klik2x Laptop0 >Desktop > IP Communicator

*maka akan muncul tulisan nomor 8901

*kemudian klik 2x HomeVoIP kemudian beri IP seperti ini contoh : 192.168.69.10

*kita lihat ada Nomer 2345

*kemudian kita coba test Analog Phone ke IP Phone

*kemudian kita lihat condisi Connect atau Terhubung..

*Setelah itu kita coba test hubung Analog ke PC

*kemudian lihat kondisi connect atau terhubungnya

F. Referensi
Ebook Cisco Versi BLC Telkom

G. Hasil dan Kesimpulan
Pada akhirnya simulasi VoIP Sukses dan semoga bisa diterapkan pada aslinya
